OpenShift 4.13 UPI 설치 방법(bootstrap, master, worker)

오늘을 마지막으로 OpenShift 4.13 UPI 설치가 마무리됩니다. 이번 포스팅에서는 bootstrap, master, worker를 만들고 설정하여 설치를 완료하고 web-console 접속까지 진행해 보도록 하겠습니다. 지난 내용이 궁금하시다면 아래 링크로 접속하시면 DNS 구성에 관해서 확인할 수 있습니다.



2023.11.21 - [컨테이너/OpenShift] - OpenShift 4.13 UPI 설치 방법(DNS 구성)

OpenShift 4.13 UPI 설치 방법(DNS 구성)

Bootstrap 구성

1. CoreOS 부팅 화면

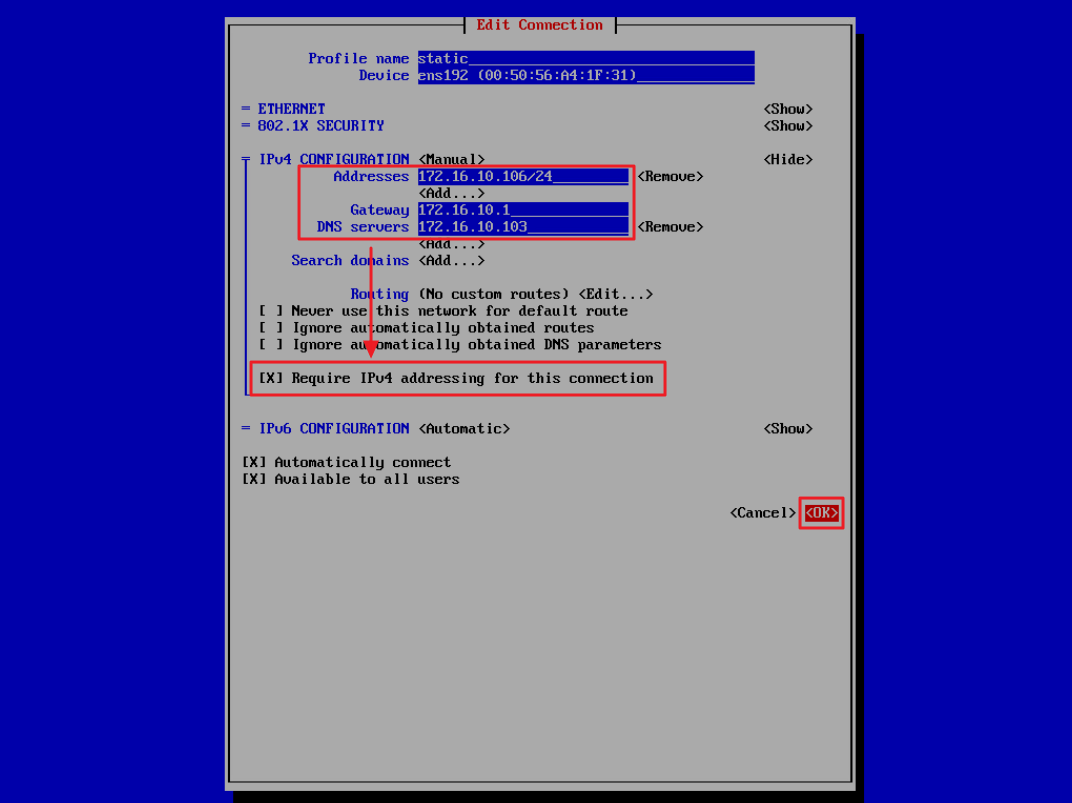

2. 네트워크 설정

nmtui



• IP Address: 172.16.10.106/24
• Gateway: 172.16.10.1
• DNS servers: 172.16.10.103



3. hostname 확인

hostname



3.1. hostname 출력 결과 예시

bootstrap.team4.team4.local



4. Ignition 설치

coreos-installer install --ignition-url=http://172.16.10.105:8080/ign/master.ign /dev/sda \
--insecure-ignition --copy-network



5. 재부팅

reboot



Master1~3 구성

1. CoreOS 부팅 화면

2. 네트워크 설정

nmtui



• IP Address: 172.16.10.(107,108,109)/24
• Gateway: 172.16.10.1
• DNS servers: 172.16.10.103

3. hostname 확인

hostname



3.1. hostname 출력 결과 예시

#master1
master1.team4.team4.local

#master2
master2.team4.team4.local

#master3
master3.team4.team4.local



4. Ignition 설치

coreos-installer install --ignition-url=http://172.16.10.105:8080/ign/master.ign /dev/sda \
--insecure-ignition --copy-network



5. 재부팅

reboot



Bootstrap-Complete 실행(Infra 서버)

1. kubeconfig 환경변수 추가

export KUBECONFIG=/root/ocp/config/auth/kubeconfig



2. Node 확인

Master1,2,3의 Status가 'Not Ready'가 'Ready'로 바뀔 때까지 확인합니다.

oc get nodes



2.1. Status 변경 확인



3. bootstrap-compete 실행

cd /usr/local/bin
./openshift-install wait-for bootstrap-complete --log-level=info --dir=/root/ocp/config/



Worker1~3 구성

1. CoreOS 부팅 화면

2. 네트워크 설정

• IP Address: 172.16.10.(110,111,112)/24
• Gateway: 172.16.10.1
• DNS servers: 172.16.10.103

3. hostname 확인

hostname



3.1. hostname 출력 결과 예시

#worker1
worker1.team4.team4.local

#worker2
worker2.team4.team4.local

#worker3
worker3.team4.team4.local



4. Ignition 설치

coreos-installer install --ignition-url=http://172.16.10.105:8080/ign/worker.ign /dev/sda \
--insecure-ignition --copy-network



5. 재부팅

reboot



Install-Complete 실행(Infra 서버)

1. 인증서 서명 요청(CSR) 확인

oc get csr

CSR 확인후 'Pending' 상태를 'Approved'로 바꿔 줘야합니다.



1.1. Condition 확인



2. 스크립트 파일 생성(CSR 전체 승인)

cd /usr/local/bin/
vi csr.sh



2.1. 스크립트 내용 추가(CSR 전체 승인)

#!/bin/bash

for csr_name in $(oc get csr | grep -o '^csr-[a-zA-Z0-9]*'); do
  oc adm certificate approve "$csr_name"
done



2.2. 스크립트 실행

sh csr.sh



3. 인증서 서명 요청(CSR) 변경 확인

oc get csr



4. Node 확인

oc get nodes



4.1. Node 및 Status 확인



5. install-complete 실행

./openshift-install wait-for install-complete --dir=/root/ocp/config/ --log-level=info



6. web-console url, id, pw 확인



web-console 접속

1. Local PC DNS 접속 정보 수정



2. web-console 접속



3. 접속 화면
